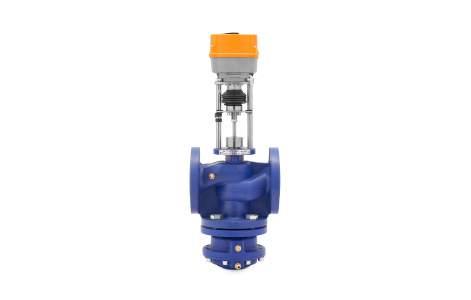

комбинированный клапан TRV-C


Назначение и область применения:

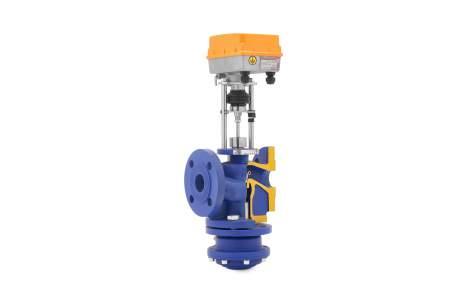

Клапаны комбинированные TRV-C являются комбинацией седельного регулирующего клапана и автоматического регулятора перепада давления прямого действия с мембраной и рабочей пружиной. Клапан поставляется в виде моноблока, включая импульсную трубку от мембраны регулятора к входному патрубку регулирующего клапана.

Оснащенный электроприводом клапан комбинированный является регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая мембрана поддерживает на регулирующем клапане перепад давлений 0,02 МПа.


Маркировка и пример заказа комбинированного клапана TRV-С

TRV-С-X1-X2-X3
где:
TRV-С – Условное обозначение комбинированного клапана TRV-C;
X1 – Условный диаметр DN;
X2 – Максимальная условная пропускная способность Kvs;
X3 – Маркировка типа электропривода.

Настройка комбинированного клапана.

Ограничение максимального расхода устанавливается регулировкой величины хода штока клапана 5 гайкой настроечной 20 в требуемое положение и фиксируется винтом 30 (для ручного режима устанавливается втулка 31 (входит в комплект поставки) и прижимается гайкой 10).

Настройка выполняется с использованием графиков или по показаниям теплосчетчика. Максимальный расход настраивается вращением гайкой настроечной 20 против часовой стрелки на необходимое количество оборотов в соответствии с диаграммой.
