Шкафы управления ТШУ


Назначение и область применения:

Шкафы управления ТШУ предназначены для управления средствами регулирования отпуска тепловой энергии в системах отопления и горячего водоснабжения тепловых пунктов жилых, общественных и производственных зданий.

Возможно применение ТШУ в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485.

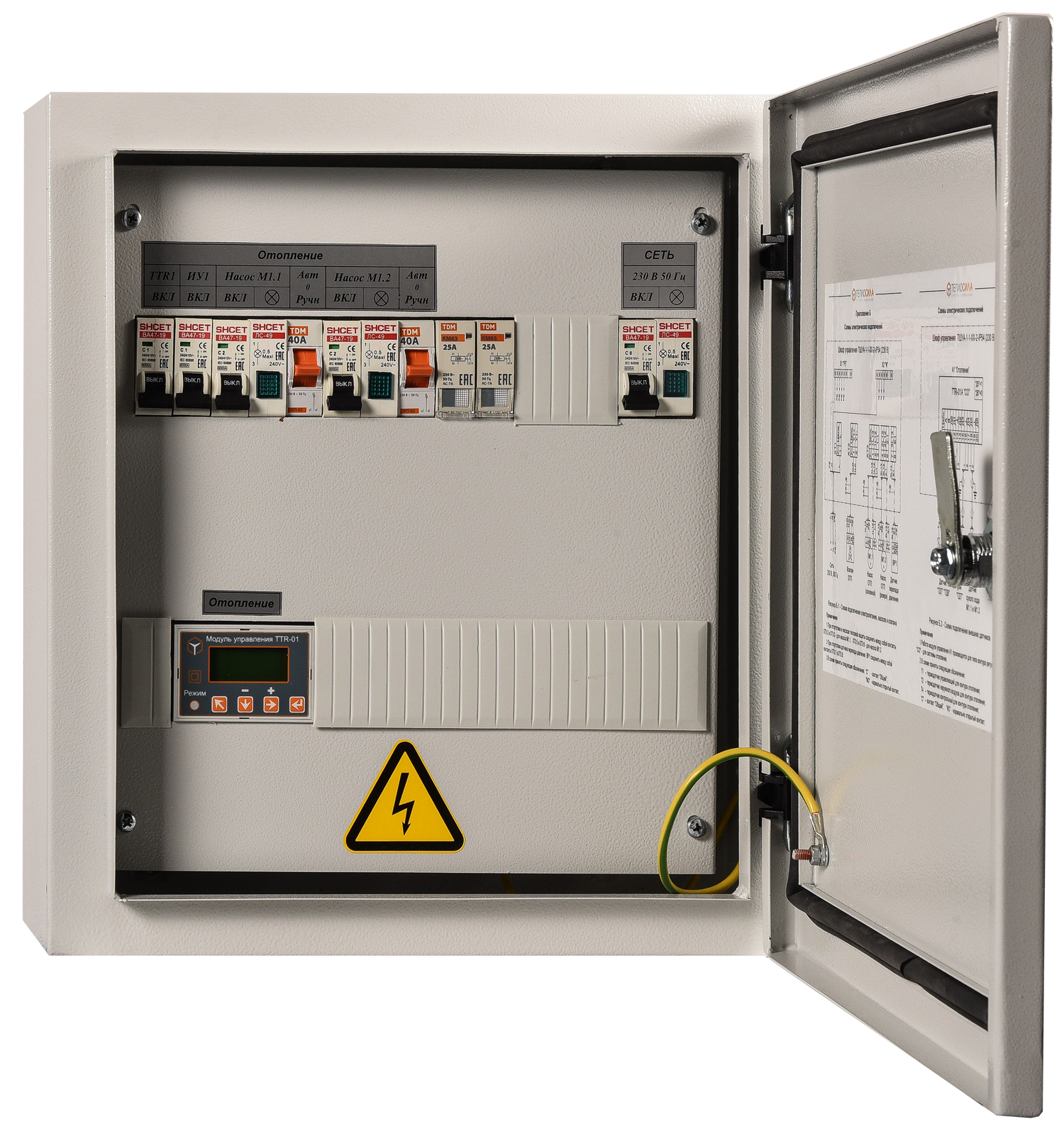

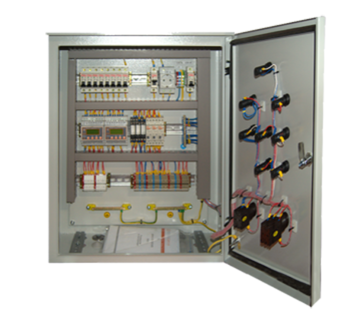

Конструктивно шкафы управления ТШУ представляют собой металлический шкаф типа ЩРН или ЩМП для сборки модульной аппаратуры с открывающимися передними дверцами, снабжёнными замками. Шкафы управления ТШУ – это комбинация коммутационных аппаратов с устройствами управления, измерения, сигнализации, защиты и регулирования, полностью смонтированные изготовителем на единой конструктивной основе со всеми электрическими и механическими соединениями с соответствующими конструктивными элементами.

Шкафы управления выполнены на базе модулей управления TTR-01, TTR-02, которые в автоматическом режиме организуют работу всего устройства: измеряют входные сигналы, поступающие от внешних датчиков температуры и давления, производят расчёты, выводят полученные значения параметров на жидкокристаллический индикатор и, согласно с программой, вырабатывают сигналы управления исполнительными механизмами.

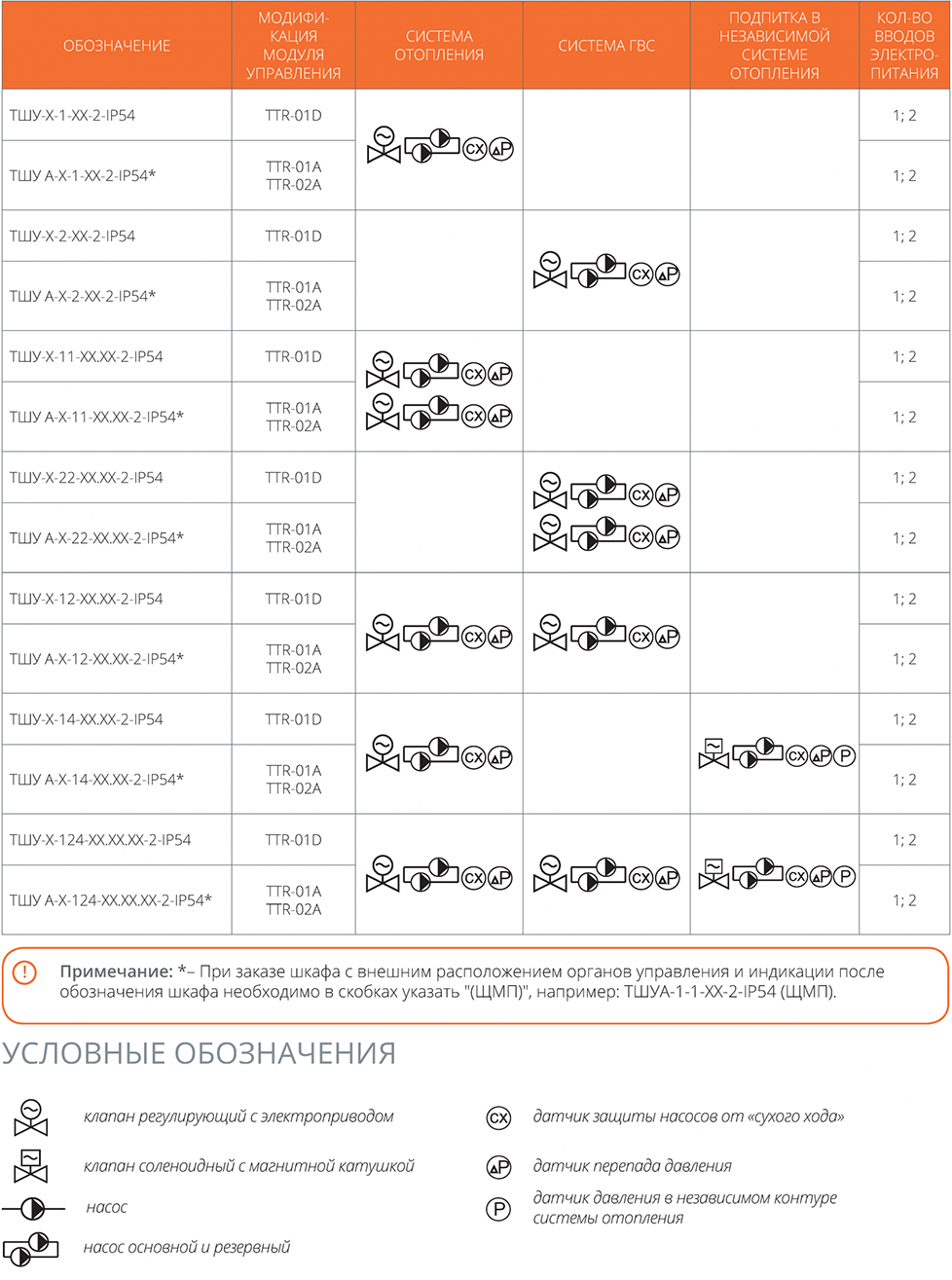

Выбор шкафа управления ТШУ зависит от технологической схемы, состава подключаемого оборудования и его мощности.

Схемой шкафа управления предусматривается:

  • электропитание от сети ~220В или ~380В;
  • возможность наличия двух вводов электропитания (автоматический ввод резервного питания);
  • выключение нагрузки на вводе электропитания с индикатором наличия напряжения сети;
  • поддержание температуры горячей воды на заданном уровне в системе ГВС;
  • регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (температурный график) или от температуры теплоносителя тепловой сети с возможностью защиты системы отопления от замораживания;
  • снижение температуры с учетом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
  • поддержание температуры воздуха в помещении на заданном уровне;
  • трёхпозиционное управление клапаном регулирующим;
  • управление подпиткой в независимой системе отопления;
  • управление насосами в автоматическом или ручном режимах;
  • индикаторы работы насосов;
  • защита насосов от коротких замыканий и перегрузок;
  • защита работы насосов при отсутствии теплоносителя (сухой ход);
  • автоматический ввод в работу резервного насоса при неисправности основного;
  • попеременная работа насосов с целью обеспечения равномерного износа;
  • выбор активного уровня («замкнуто» или «разомкнуто») для датчиков соответственно наличия неисправности насоса и отсутствия теплоносителя в трубопроводе.


Шкафы управления ТШУ на базе модулей управления TTR-01D с цифровыми входами

Cхемы шкафов управления ТШУ для однофазных насосов (U пит. ~230 В)

архив схем автоматизации и схем соединений внешних проводок в формате .dwg

архив схем подключения в формате .pdf

архив паспортов (руководств по эксплуатации) к шкафам управления в формате .pdf

Схемы шкафов управления ТШУ для трехфазных насосов (U пит. ~400 В)

архив схем автоматизации и схем соединений внешних проводок в формате .dwg

архив схем подключения в формате .pdf

архив паспортов (руководств по эксплуатации) к шкафам управления в формате .pdf

Шкафы управления ТШУА на базе модулей управления TTR-01А с аналоговыми входами

Схемы шкафов управления ТШУА для однофазных насосов (U пит. ~230 В)

архив схем автоматизации и схем соединений внешних проводок в формате .dwg

архив схем подключения в формате .pdf

архив паспортов (руководств по эксплуатации) к шкафам управления в формате .pdf

Схемы шкафов управления ТШУА для трехфазных насосов (U пит. ~400 В)

архив схем автоматизации и схем соединений внешних проводок в формате .dwg


архив схем подключения в формате .pdf

архив паспортов (руководств по эксплуатации) к шкафам управления в формате .pdf

Шкафы управления ТШУА на базе модулей управления TTR-02А с аналоговыми входами

Схемы шкафов управления ТШУА для однофазных насосов (U пит. ~230 В)

Архив схем автоматизации и схем соединений внешних проводок в формате .dwg

Архив схем подключения в формате .pdf

Схемы шкафов управления ТШУА для трёхфазных насосов (U пит. ~400 В)

Архив схем автоматизации и схем соединений внешних проводок в формате .dwg

Архив схем подключения в формате .pdf


По индивидуальному заказу ООО “Завод Теплосила” разрабатывает документацию для различных нестандартных вариантов шкафов управления. Для получения проектных решений, схем подключения и паспортов на нестандартные варианты шкафов управления ТШУ и ТШУА Вам необходимо обратиться в технический отдел ООО “Завод Теплосила”.

Шкаф управления в пластиковом корпусе предназначен для автоматического управления оборудованием ИТП в системах отопления и горячего водоснабжения. Конструктивно данный шкаф управления представляет собой пластиковый бокс с открывающейся передней дверцей. Внутри корпуса на DIN-рейке расположены модуль управления TTR-01А, автоматические выключатели, индикатор наличия напряжения сети. Основные преимущества данного изделия: малые габаритные размеры, удобство и простота эксплуатации, минимальный функционал и привлекательная цена.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • степень защиты корпуса IP65;
  • материал корпуса ПВХ;
  • габаритные размеры 200 х 310 х 110 мм;
  • 1 ввод питания ~ 230 В, 50 Гц;
  • напряжение питания насосов 230В, 50 ГЦ;
  • номинальная мощность насосов не более 0,3 кВт;
  • тип подключаемых датчиков температуры: теплоносителя ТДТА-100 и воздуха ТДВА-60 (термопреобразователи сопротивления Pt1000);
  • тип интерфейса RS-485, протокол обмена ModBus-RTU;
  • релейный выход обобщенного сигнала “Авария”.


МОДИФИКАЦИИ ШКАФОВ УПРАВЛЕНИЯ В ПЛАСТИКОВОМ КОРПУСЕ


ПРИМЕР ЗАКАЗА ШКАФА УПРАВЛЕНИЯ В ПЛАСТИКОВОМ КОРПУСЕ:

  • ШКАФ УПРАВЛЕНИЯ ТШУА-1-1-11-2-IP65
    • шкаф управления в пластиковом корпусе на базе модуля управления TTR-01А-230, с одним сетевым вводом, одним контуром отопления с одним регулирующим клапаном, с двумя насосами мощностью до 0,3 кВт и напряжением 230 В, с частотой 50 Гц. интерфейсом RS-485 и степенью защиты оболочки IP65 - 1шт;
  • Датчик температуры ТДТА-100 (теплоносителя) - 2 шт;
  • Датчик температуры ТДВА-60 (воздуха) - 1 шт.



  • ШКАФ УПРАВЛЕНИЯ ТШУА-1-22-00.00-2-IP65
    • шкаф управления в пластиковом корпусе на базе модуля управления TTR-01А-230, с одним сетевым вводом, двумя контурами ГВС с одним регулирующим клапаном, интерфейсом RS-485 и степенью защиты оболочки IP65 - 1шт.;
  • Датчик температуры ТДТА-100 (теплоносителя) - 2 шт.
