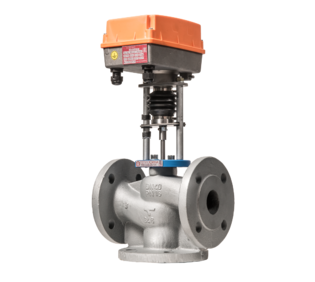

Трехходовые регулирующие клапаны TRV-3
Назначение и область применения:
Клапаны трехходовые смесительные регулирующие применяются в качестве исполнительных устройств в системах отопления, охлаждения, кондиционирования, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.
Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
При необходимости может использоваться как клапан – разделитель потока. При этом входом клапана становиться порт АВ, а выходы порты А и В.
Обозначение по таблице фигур: 27ч905бр.
от 37952 руб.
|
|
Общая контрукция трехходового регулирующего клапана состоит из трех главных элементов: 01 корпус клапана 02 плунжер клапана 03 привод |

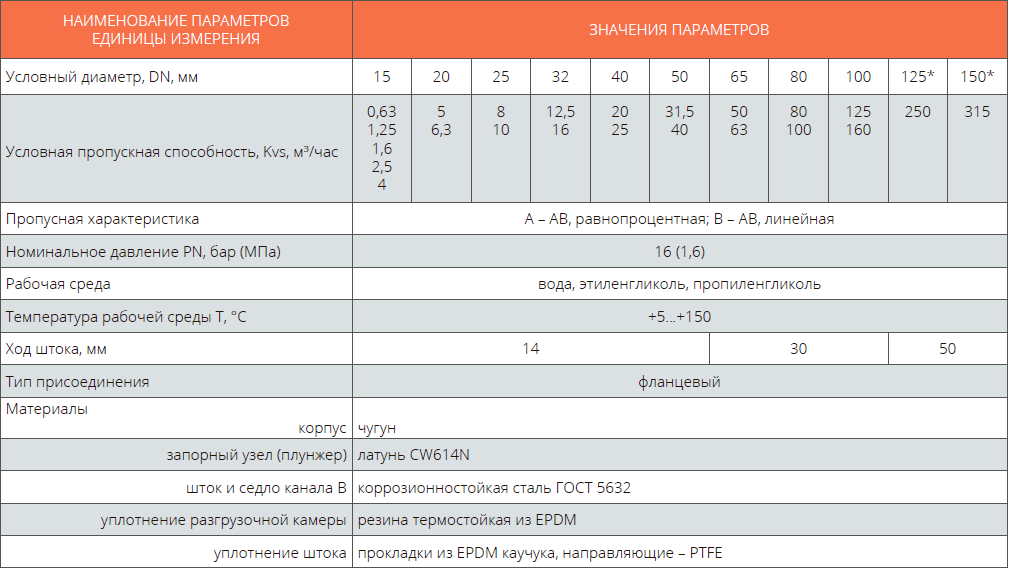

*поставляется по спецзаказу
Маркировка и пример заказа трехходового регулирующего клапана TRV-3.
TRV-3-X1-X2-X3
где:
TRV-3 – Условное обозначение клапана трехходового смесительного регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода.
ПРИМЕР ЗАКАЗА
Клапан трехходовой смесительный регулирующий фланцевый с условным диаметром 15 мм, с пропускной способностью 2,5 м³/ч, максимальной температурой рабочей среды 150°С, оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
TRV-3-15-2,5-101
|
|
|
|---|

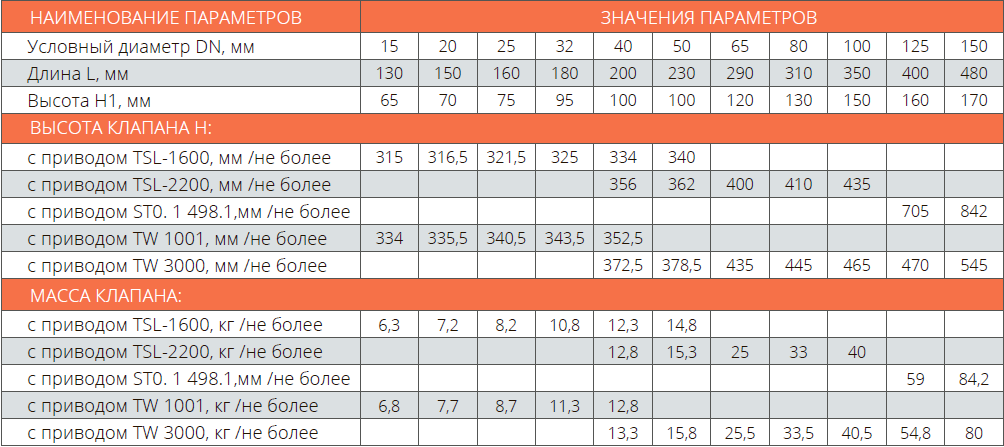

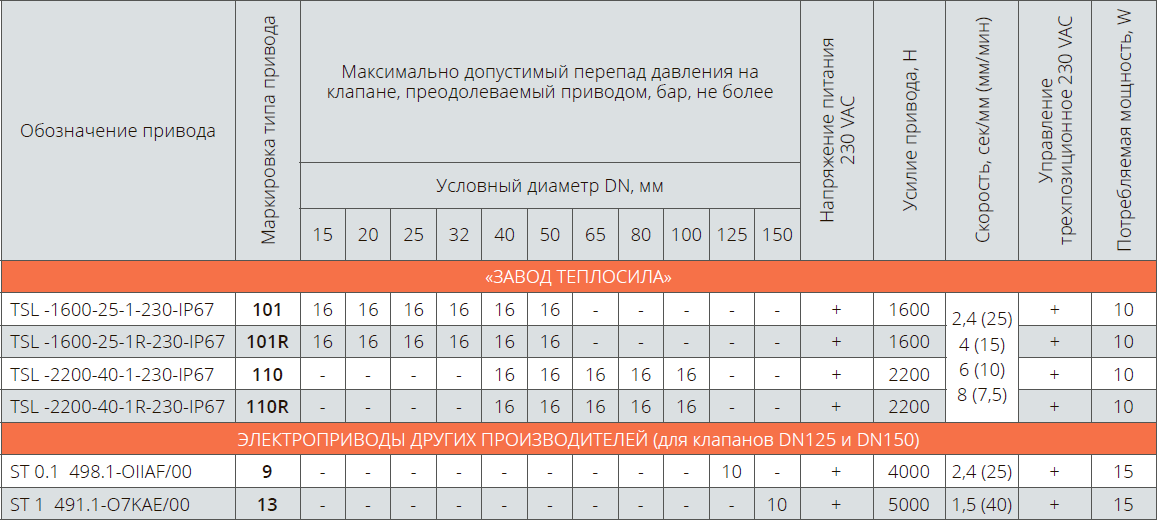

Приводы с трехпозиционным управлением

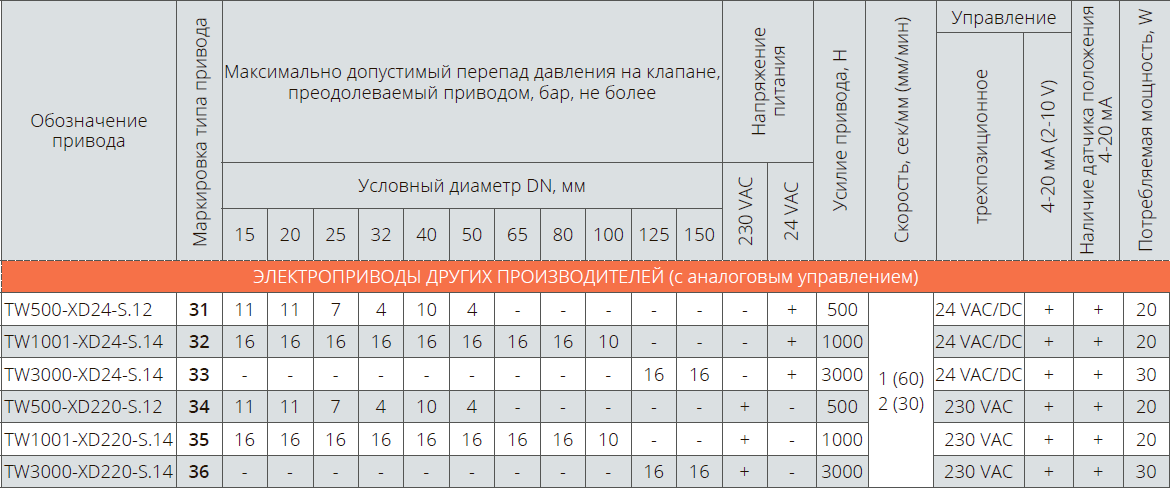

Приводы с аналоговым управлением и обратной связью 4-20 мA (2-10 V)

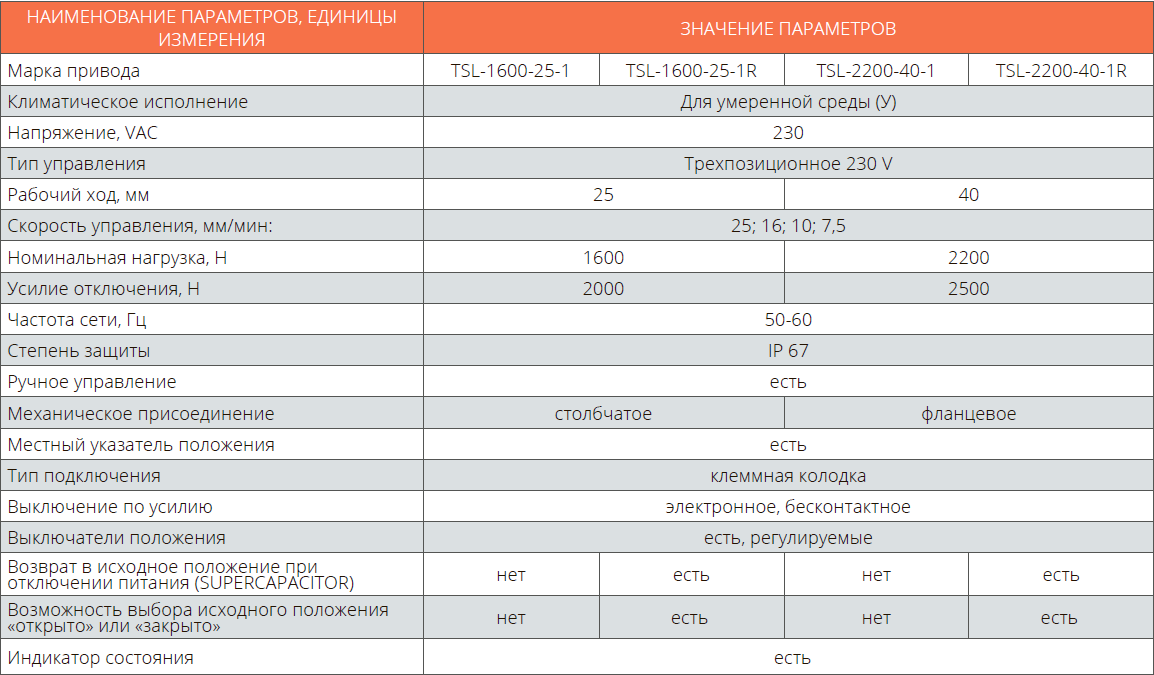

Электроприводы TSL производства ООО "Завод Теплосила"
TSL-Х1-Х2-Х3-Х4-IP67
где:
TSL – Условное обозначение привода;
Х1 – Обозначение номинального усилия привода, Н;
Х2 – Величина хода привода, мм;
Х3 – Конструктивное исполнение:
1– Стандартное исполнение;
1R – Исполнение с функциейбезопасности;
X4 – напряжение питания привода, В;
IP67 – Степень защиты привода.
ПРИМЕР ЗАКАЗА
TSL-1600-25-1-230-IP67 – электропривод прямоходный трехпозиционный TSL с номинальным усилием 1600 Н,величиной хода привода 25 мм стандартного исполнения с напряжением питания 230 В и степенью защиты IP67.

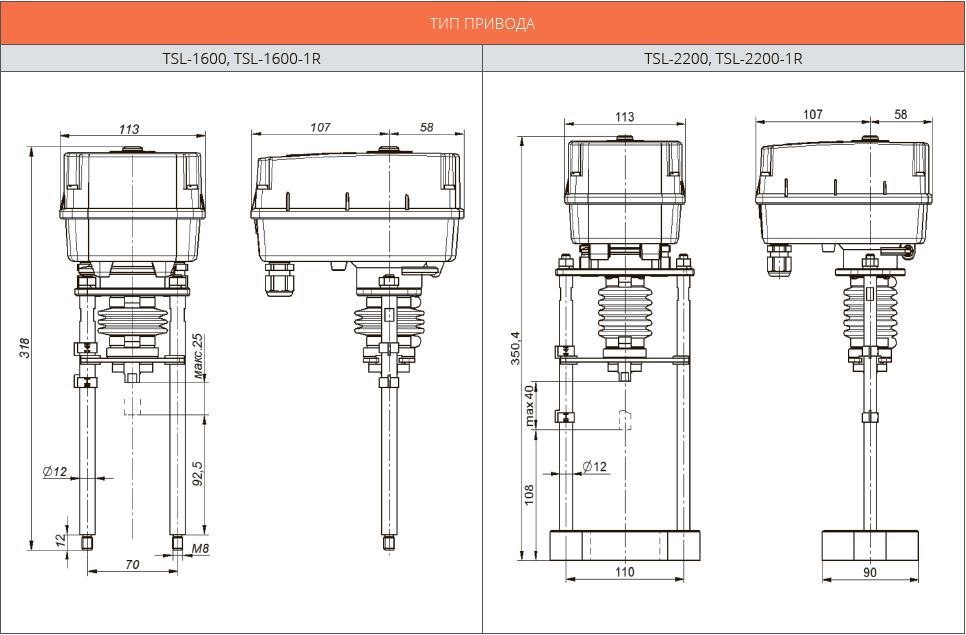

Габаритные и присоединительные размеры приводов TSL

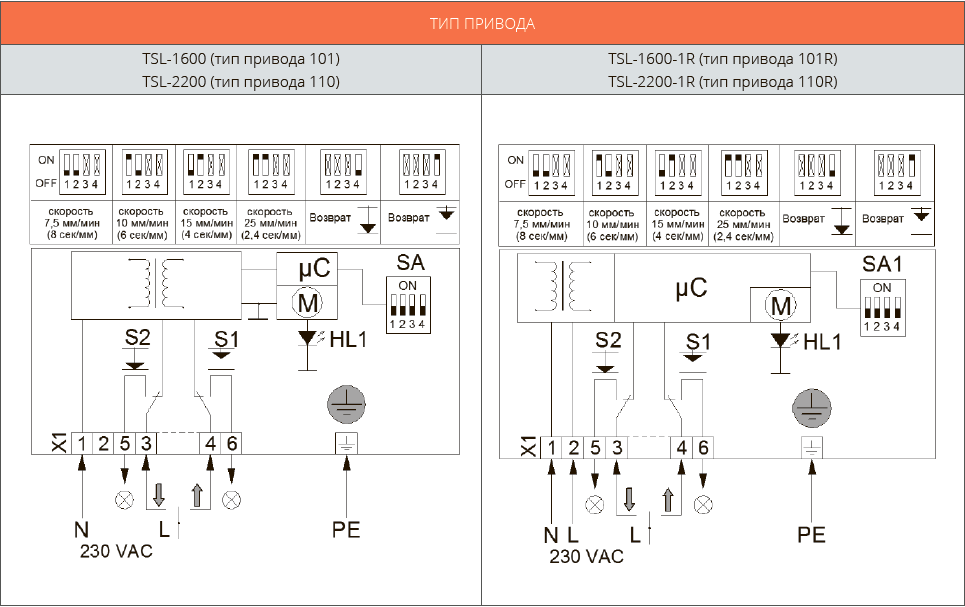

Схемы включения приводов TSL

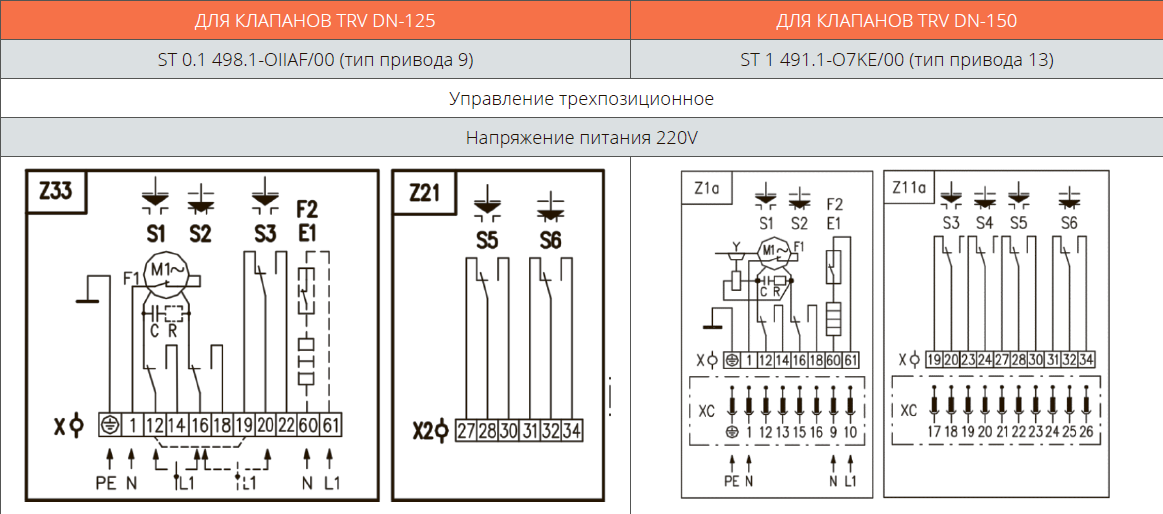

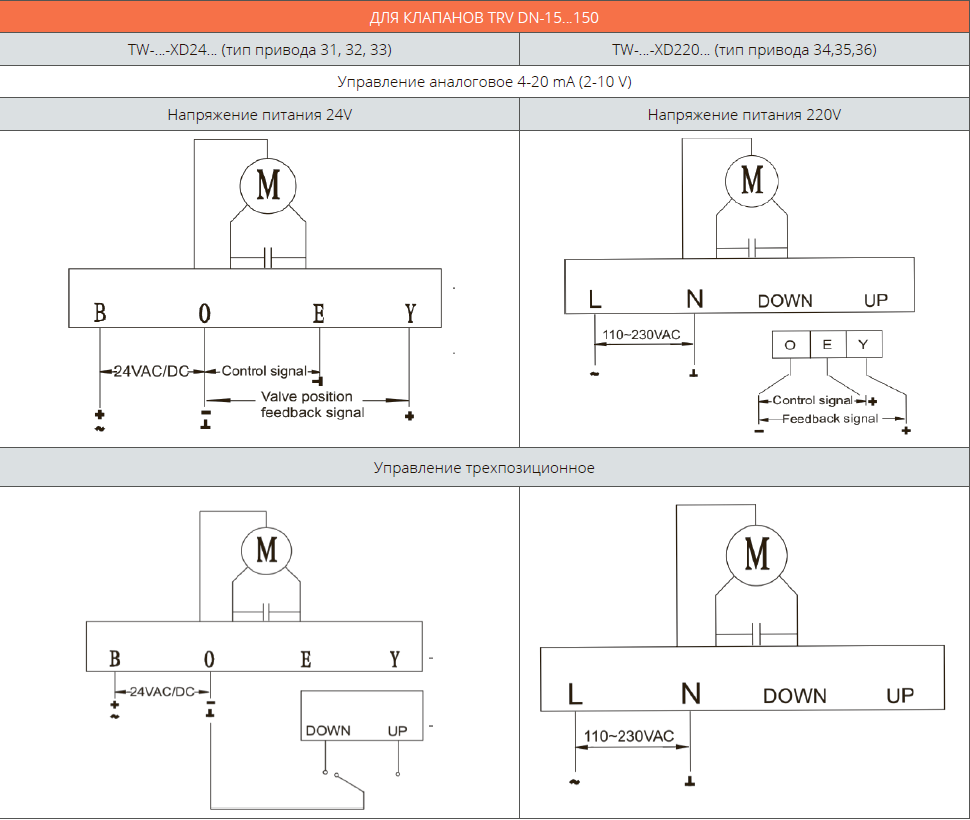

Схемы подключения приводов других производителей, применяемых с клапанами TRV-3
|

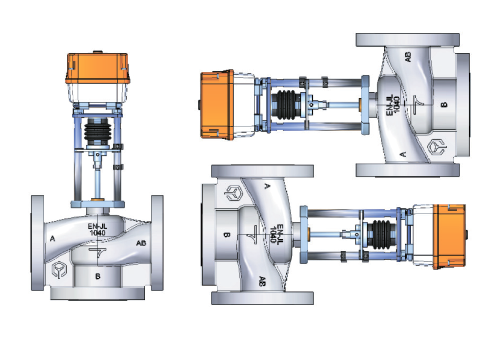

Монтажные положения трехходового клапана TRV-3 с приводом. Прямолинейные участки до и после клапана не требуются. |
|
Требуется подобрать трехходовой смесительный регулирующий клапан с электрическим приводом для регулирования температуры в контуре зависимой системы отопления ИТП. Расход сетевого теплоносителя: G = 8 м³/ч. Давление перед трехходовым смесительным регулирующим клапаном по условию схемного решения (порт А): Pвх = 5 бар. В схемном решении присутствует равенство температурных графиков (90°С / 70°С) сетевого контура и контура системы теплопотребления – по этой причине выбран трехходовой смесительный регулирующий клапан с электрическим приводом. Потери давления в системе отопления составляют ΔPот = 0,1 бар. |
|
В соответствии с рекомендациями по подбору регулирующих клапанов:
Dу = 18,8*√(G/V) = 18,8*√(8 / 3) = 30,7 мм Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
Kv= kзап1 G/√ΔP = 1 * 8 / √0,1 = 25,4 м³/ч. Перепад давления на клапане ΔP выбираем равный перепаду давления в контуре системе отопления в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
Dу = 32 мм, Кvs = 16 м³/ч.
(2) ΔPф = (G/Kvs)² = (8 / 16)² = 0,25 бар.
∆Pру = ∆Pф / kзап2 = 0,25 / 0,7 = 0,36 бар.
где, TRV-3-X1-X2-X3 |
- Широкий диапазон Kvs на каждый диаметр
- Универсальный привод собственного производства с функцией безопасности
- Увеличенный ресурс службы клапана за счет использования в уплотнительных узлах специально разработанных уплотнений для тяжелых условий эксплуатации
- Универсальный привод собственного производства (4 скорости хода штока (подходит для систем отопления и ГВС), класс защиты электрического привода IP 67, наличие визуальной индикации состояния привода)
- Наличие технической возможности изменения Kvs на объекте
Трехходовые регулирующие клапаны других производителей и клапаны производства ООО "Завод Теплосила"
|
Трехходовые регулирующие клапаны других производителей* |
Трехходовые регулирующие клапаны производства ООО "Завод Теплосила" |
Розничная ст-ть с НДС, рос. руб |
| Клапан регулирующий трехходовой VF3 Ду 15, Kvs 1.6; 2.5; 4.0 м³/ч | Клапан регулирующий трехходовой TRV-3 Ду 15 мм (Kvs - 0.63; 1.25; 1.6; 2.5; 4.0 м³/ч) | 16 800 |
| Клапан регулирующий трехходовой VF3 Ду 20, Kvs 6.3 м³/ч | Клапан регулирующий трехходовой TRV-3 Ду 20 мм (Kvs - 5; 6.3 м³/ч) | 20 304 |
| Клапан регулирующий трехходовой VF3 Ду 25, Kvs 10 м³/ч | Клапан регулирующий трехходовой TRV-3 Ду 25 мм (Kvs - 8; 10 м³/ч) | 20 880 |
| Клапан регулирующий трехходовой VF3 Ду 32, Kvs 16 м³/ч | Клапан регулирующий трехходовой TRV-3 Ду 32 мм (Kvs - 12.5; 16 м³/ч) | 21 168 |
| Клапан регулирующий трехходовой VF3 Ду 40, Kvs 25 м³/ч | Клапан регулирующий трехходовой TRV-3 Ду 40 мм (Kvs - 12.5; 16 м³/ч) | 34 800 |
| Клапан регулирующий трехходовой VF3 Ду 50, Kvs 40 м³/ч | Клапан регулирующий трехходовой TRV-3 Ду 50 мм (Kvs - 31.5; 40 м³/ч) | 42 060 |
| Клапан регулирующий трехходовой VF3 Ду 65, Kvs 63 м³/ч | Клапан регулирующий трехходовой TRV-3 Ду 65 мм (Kvs - 50; 63 м³/ч) | 85 656 |
| Клапан регулирующий трехходовой VF3 Ду 80, Kvs 100 м³/ч | Клапан регулирующий трехходовой TRV-3 Ду 80 мм (Kvs - 80; 100 м³/ч) | 107 544 |
| Клапан регулирующий трехходовой VF3 Ду 100, Kvs 145 м³/ч | Клапан регулирующий трехходовой TRV-3 Ду 100 мм (Kvs - 125; 160 м³/ч) | 133 164 |
*Данные о товарах, приведенные в таблице, носят исключительно информационный характер, не являются рекламой, получены из открытых источников. Информация о товарах, предоставленную в таблице, рекомендуем уточнять непосредственно у производителя товаров.
Электроприводы других производителей и электроприводы производтва ООО "Завод Теплосила" для трехходовых регулирующих клапанов
|
Электрические приводы других производителей для трехходовых клапанов VF3 |
Электроприводы производства ООО "Завод Теплосила" для трехходовых клапанов TRV-3 |
Розничная ст-ть с НДС, рос. руб |
|
Электропривод AMV 25 + адаптер (230В, 3-х поз., 1000 Н, 11 сек/мм, IP54) (Ду15-50 VF3) |
Электропривод TSL-1600-1-25-230-IP67 (230В, 3-х поз., 1600 Н, 2,4/4/6/8 сек/мм, IP54) (Ду15-50 TRV-3) |
30 498 |
|
Электропривод AMV 35 + адаптер (230В, 3-х поз., 600 Н, 3 сек/мм, IP54) (Ду15-50 VF3) |
||
|
Электропривод AMV 56 + адаптер (230В, 3-х поз., 1500 Н, 4 сек/мм, IP54) (Ду65-80 VF3) |
Электропривод TSL-2200-1-40-230-IP67 (230В, 3-х поз., 2200 Н, 2,4/4/6/8 сек/мм, IP54) (Ду65-80 TRV-3) |
31 344 |
|
Электропривод AMV 435 (230В, 3-х поз., 400 Н, 7.5/15 сек/мм, IP54) (Ду15-80 VF3) |
Электропривод TSL-1600-1-25-230-IP67 (230В, 3-х поз., 1600 Н, 2,4/4/6/8 сек/мм, IP54) (Ду15-50 TRV-3) |
30 498 |
|
Электропривод TSL-2200-1-40-230-IP67 (230В, 3-х поз., 2200 Н, 2,4/4/6/8 сек/мм, IP54) (Ду65-80 TRV-3) |
31 344 | |
|
Электропривод AME 655 (230В, 3-х поз., 2000 Н, 2/6 сек/мм, IP54) (Ду100 VFM2) |
Электропривод TSL-2200-1-40-230-IP67 (230В, 3-х поз., 2200 Н, 2,4/4/6/8 сек/мм, IP54) (Ду100 TRV-3) |
31 344 |
|
Электропривод AMV 25SD (с возвратной пружиной)+ адаптер (230В, 3-х поз., 450 Н, 15 сек/мм, IP54) (Ду15-50 VF3) |
Электропривод TSL-1600-1R-25-230-IP67 с фунуцией безопасности (230В, 3-х поз., 1600 Н, 2,4/4/6/8 сек/мм, IP54) (Ду15-50 TRV-3) |
45 720 |
|
Электропривод AMV 25SU (с возвратной пружиной)+ адаптер (230В, 3-х поз., 450 Н, 15 сек/мм, IP54) (Ду15-50 VF3) |
||
|
Электропривод AMV 438SU (с возвратной пружиной) (230В, 3-х поз., 450 Н, 15 сек/мм, IP54) (Ду15-80 VF3) |
Электропривод TSL-1600-1R-25-230-IP67 с фунуцией безопасности (230В, 3-х поз., 1600 Н, 2,4/4/6/8 сек/мм, IP54) (Ду15-50 TRV-3) |
45 720 |
|
Электропривод TSL-2200-1R-40-230-IP67 с функцией безопасности (230В, 3-х поз., 2200 Н, 2,4/4/6/8 сек/мм, IP54) (Ду65-80 TRV-3) |
46 320 | |
|
Электропривод AME 658SD (с возвратной пружиной) (230В, 3-х поз., 2000 Н, 2/6 сек/мм, IP54) (Ду65-150 VFM2) |
Электропривод TSL-2200-1R-40-230-IP67 с функцией безопасности (230В, 3-х поз., 2200 Н, 2,4/4/6/8 сек/мм, IP54) (Ду100 TRV-3) |
46 320 |
|
Электропривод AME 658SU (с возвратной пружиной) (230В, 3-х поз., 2000 Н, 2/6 сек/мм, IP54) (Ду65-150 VFM2) |
*Данные о товарах, приведенные в таблице, носят исключительно информационный характер, не являются рекламой, получены из открытых источников. Информация о товарах, предоставленную в таблице, рекомендуем уточнять непосредственно у производителя товаров.
